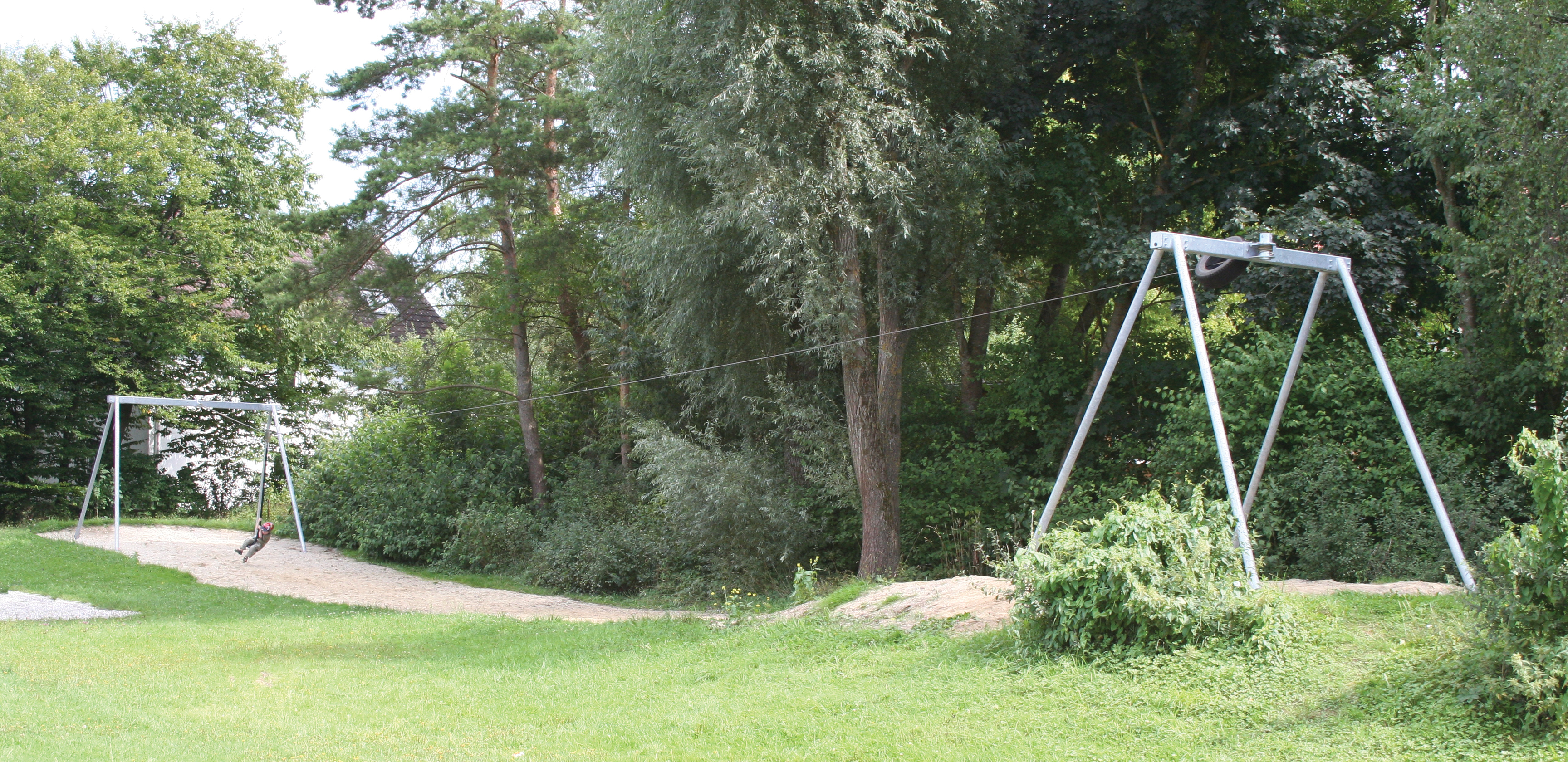

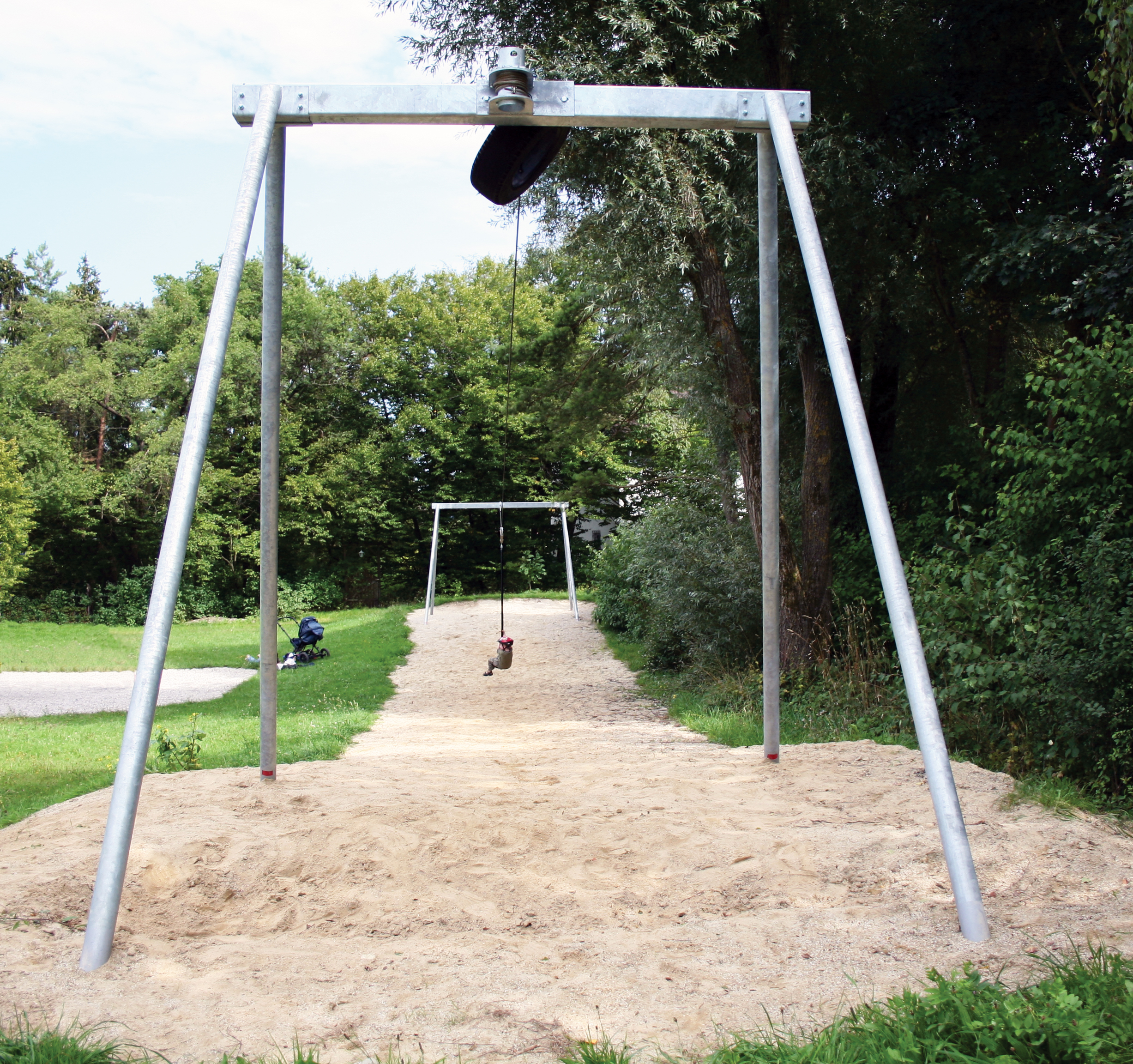

Seilbahnanlage aus Metall einseitig für fallendes Gelände Typ 2

Preis auf Anfrage

Produktnummer: 20_6360_0000

Produktinformationen "Seilbahnanlage aus Metall einseitig für fallendes Gelände Typ 2"

Seilbahn für Spielplätze: Konstruktion aus Stahl, feuerverzinkt.

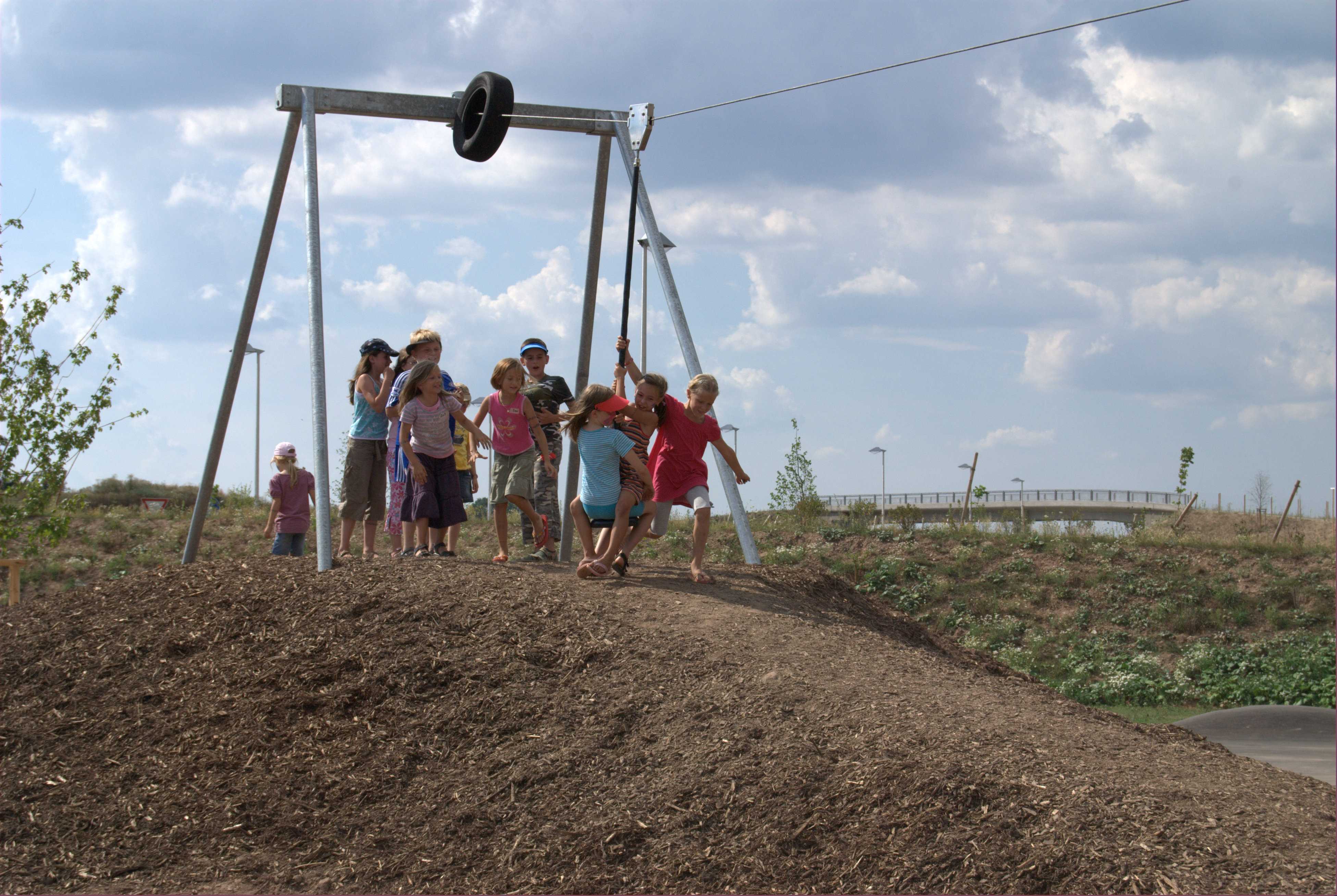

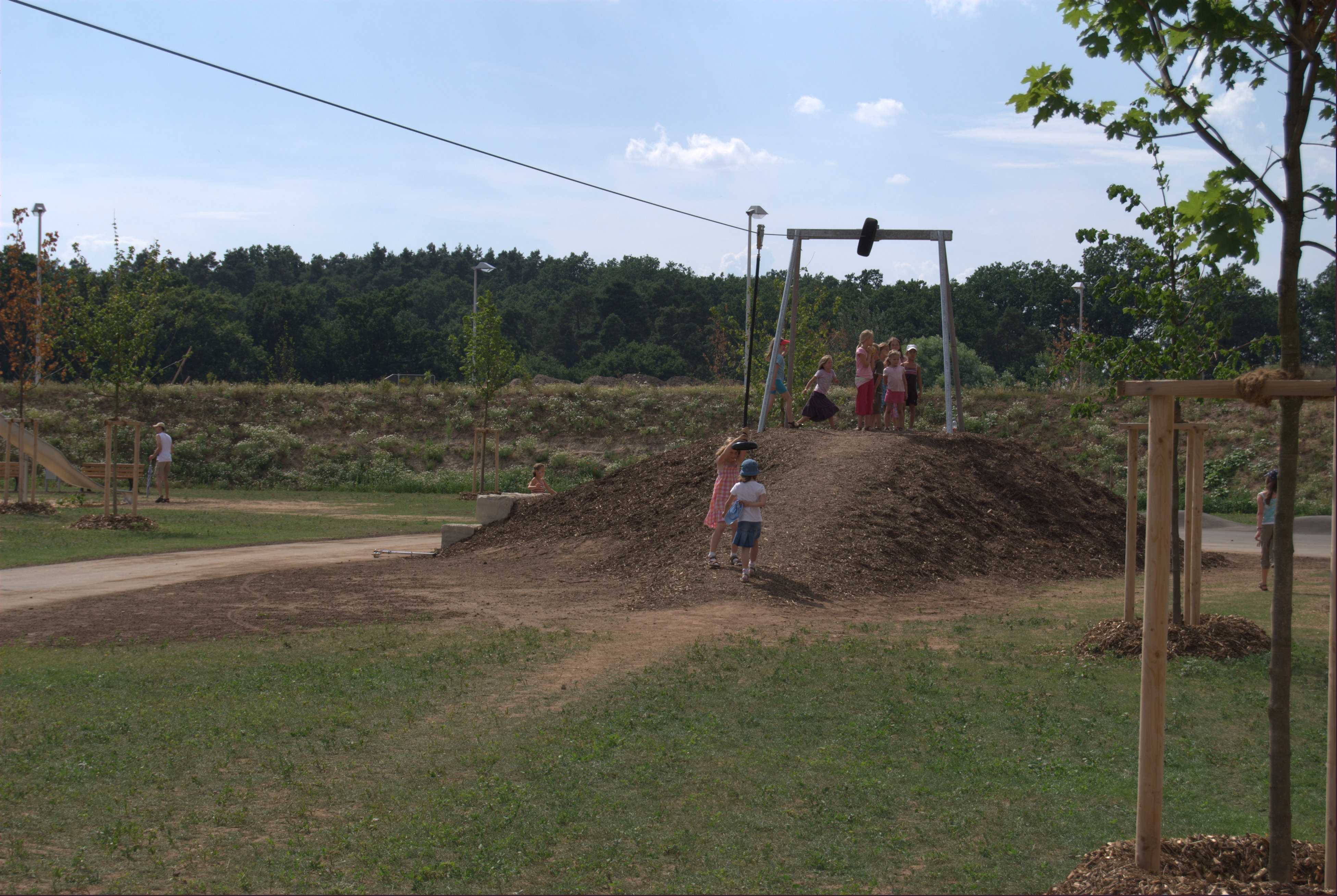

Zum Einsatz in fallendem Gelände. In ebenen Bereichen ist ein Starthügel nötig. Fahrlänge bis 40 m möglich. Anlage mit statischem Nachweis nach DIN EN 1176-4

Entwicklung, Design und Konstruktion:

Th. Markert und I. Svoboda (S.H. Spessart Holzgeräte GmbH)
Statische Berechnung: Büro Dr. Anvikar, Würzburg

Konstruktion:

Stahlständer aus Rundrohr 82,5 x 3,2 mm, Querträger aus Quadratrohr
140 x 140 x 5 mm, Stahlseil als Litzen-Spiralseil, 10 mm Durchmesser.
Anschlag am Startbock: Anschlagdämpfer aus EPDM
Anschlag am Zielbock: Bremsfeder

Seilbahnbetrieb:

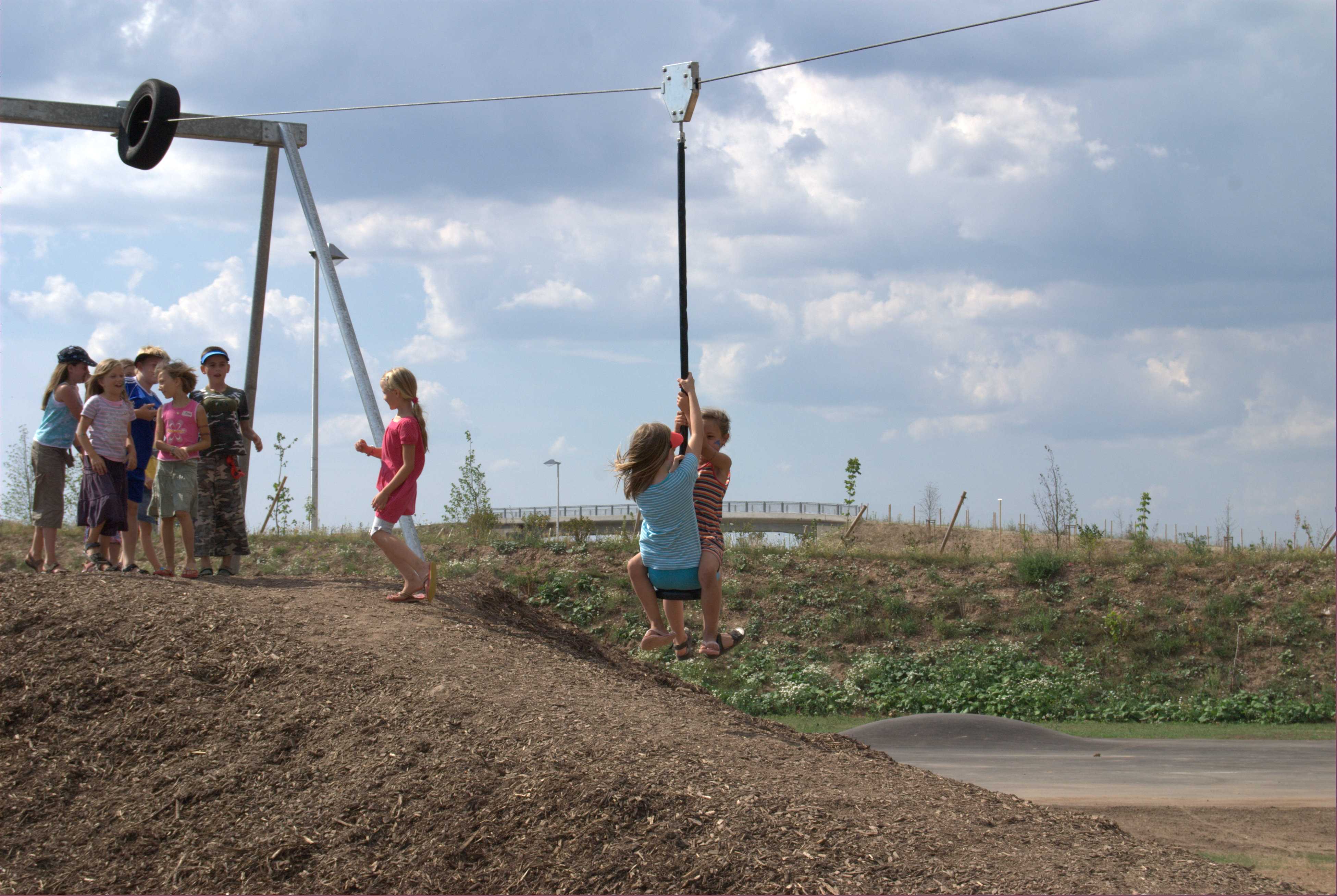

Unsere Seilbahn ist ein attraktives und gut funktionierendes Spielgerät mit erfahrungsgemäß hoher Spielfrequenz. Laut DIN EN 1176 ist die Höchstgeschwindigkeit der Seilbahn auf 7m/s begrenzt. Deshalb bitten wir, unsere Angaben in unserer Montage-Anleitung zu beachten.

Montagehinweise:

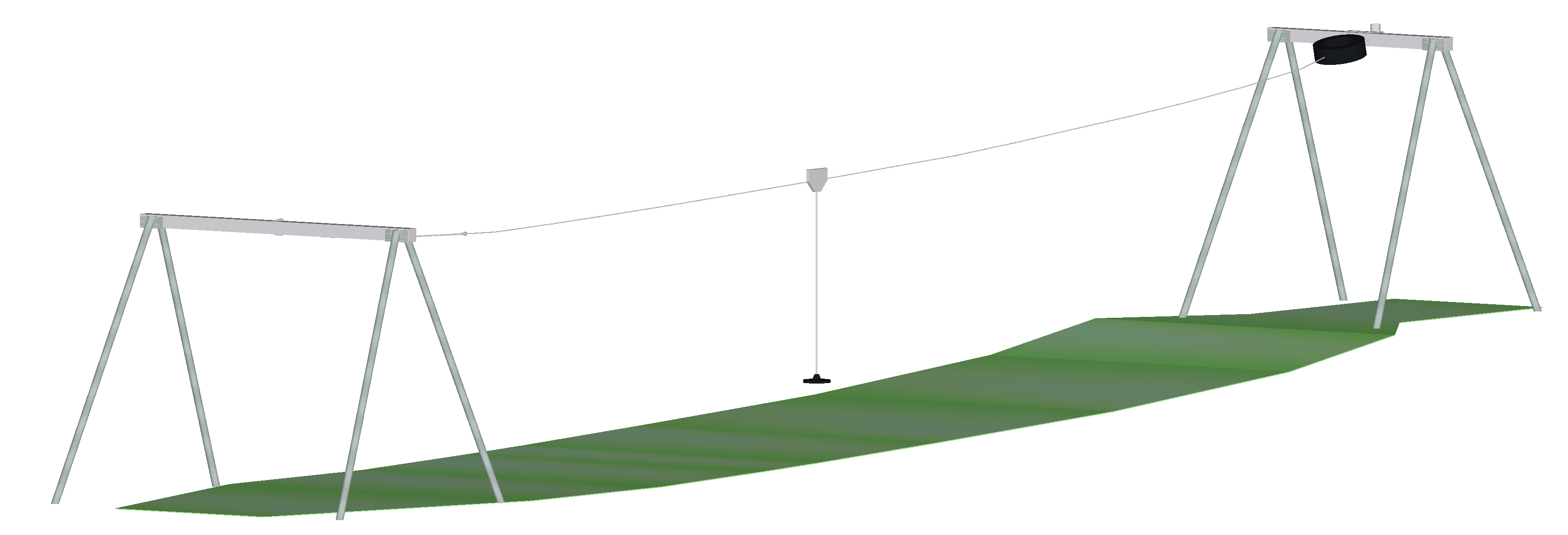

Das Gelände ist so zu gestalten, dass der Abstand zwischen Seilbahnsitz und Boden, unter Belastung (69,5 kg nach DIN EN 1176-4) an keiner Stelle weniger als 350 mm beträgt. Um eine geeignete Fahrgeschwindigkeit von höchstens 7 m/s zu erreichen, empfehlen wir nach Tabelle (unten) folgende Werte:

Länge der Seilbahn	Höhenunterschied der Stahlständer
20 m	80 cm
30 m	130 - 150 cm
40 m	190 - 210 cm

Lieferumfang

Start- und Zielstation aus feuerverzinktem Stahl
drehungsarmes, flexibles, viellitziges Stahlseil
Laufkatze mit Edelstahlgehäuse
Pendelsitz mit schlauchüberzogener Kette aufgehängt, Sitz aus Gummi mit Stahleinlage, prallgedämpfte Kante
Einmann-Spannvorrichtung an der
Startstation, Seilschloßbefestigung an der Zielstation
Sicherheitsdrahtseilklemmen
Schrauben
Bremsfeder, Anschlagdämpfer aus EPDM
Anleitungen für Montage und Wartung

max. freie Fallhöhe [m]	1,00
Gerätelänge [m]	43,00
Gerätebreite [m]	3,90
Gerätehöhe [m]	3,00
ben. Mindestraum	43,50 x 4,00 x 5,00 m
Fallschutz	Oberboden, Rasen oder besser
Lieferart	zerlegte Lieferung
Ca. Gewicht schwerstes Teil [kg]	ca. 80 kg
Größtes Teil	Pfosten Länge 4,20 m
Fundamente	8 x 80/80/80 cm
Montageumfang ohne Fundamentarbeiten	2 Personen x 6,0 Stunden
empfohlene besondere Hilfsmittel	Kran / Radlader mit Hebezeug
empfohlene Altersklasse	6 - 14 Jahre
empfohlene Einsatzorte	öffentliche Spielplätze, Freizeitparks
Geländeprofil	fallendes Gelände (oder Starthügel)
