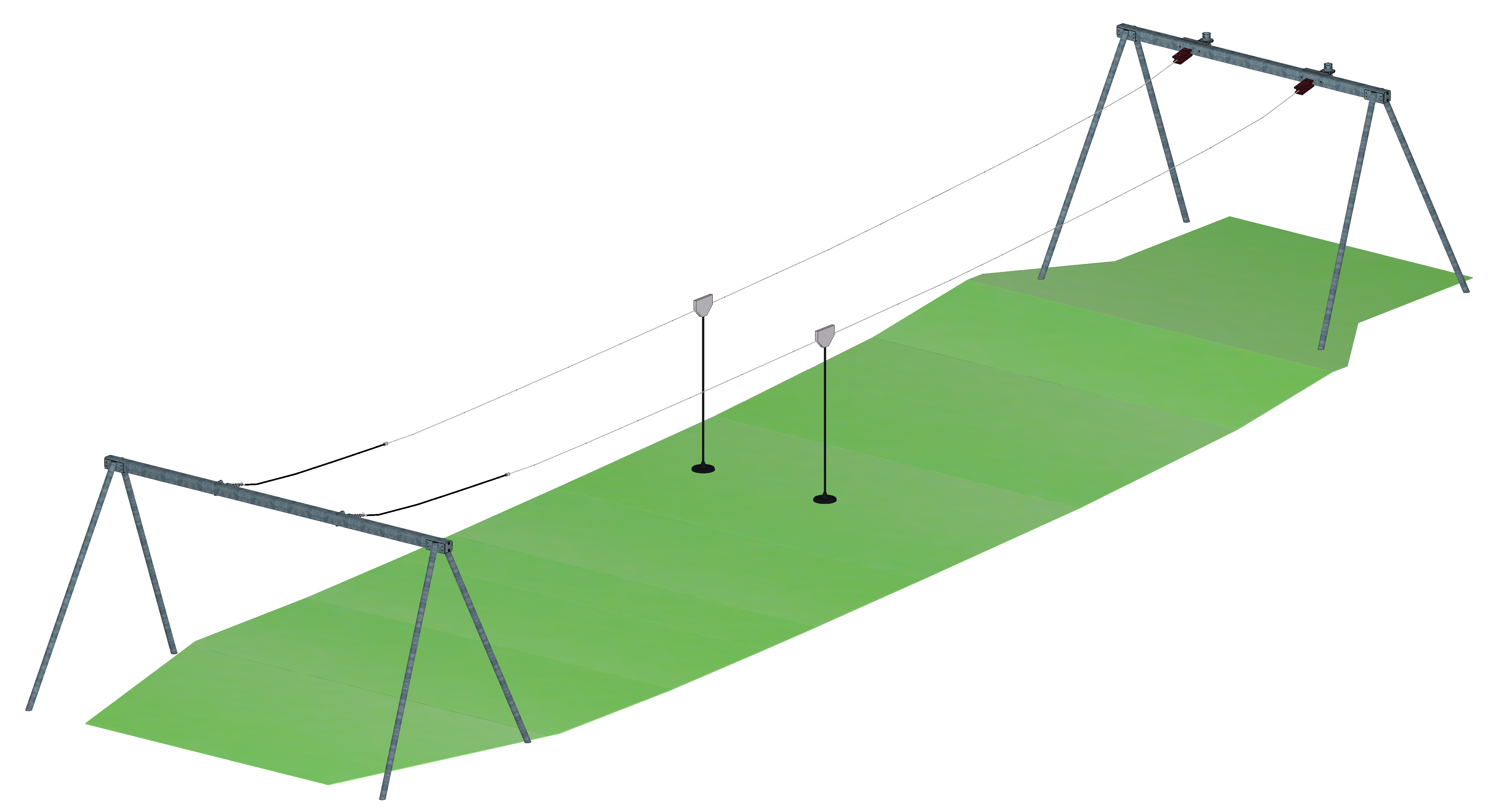

Doppelseilbahnanlage aus Metall

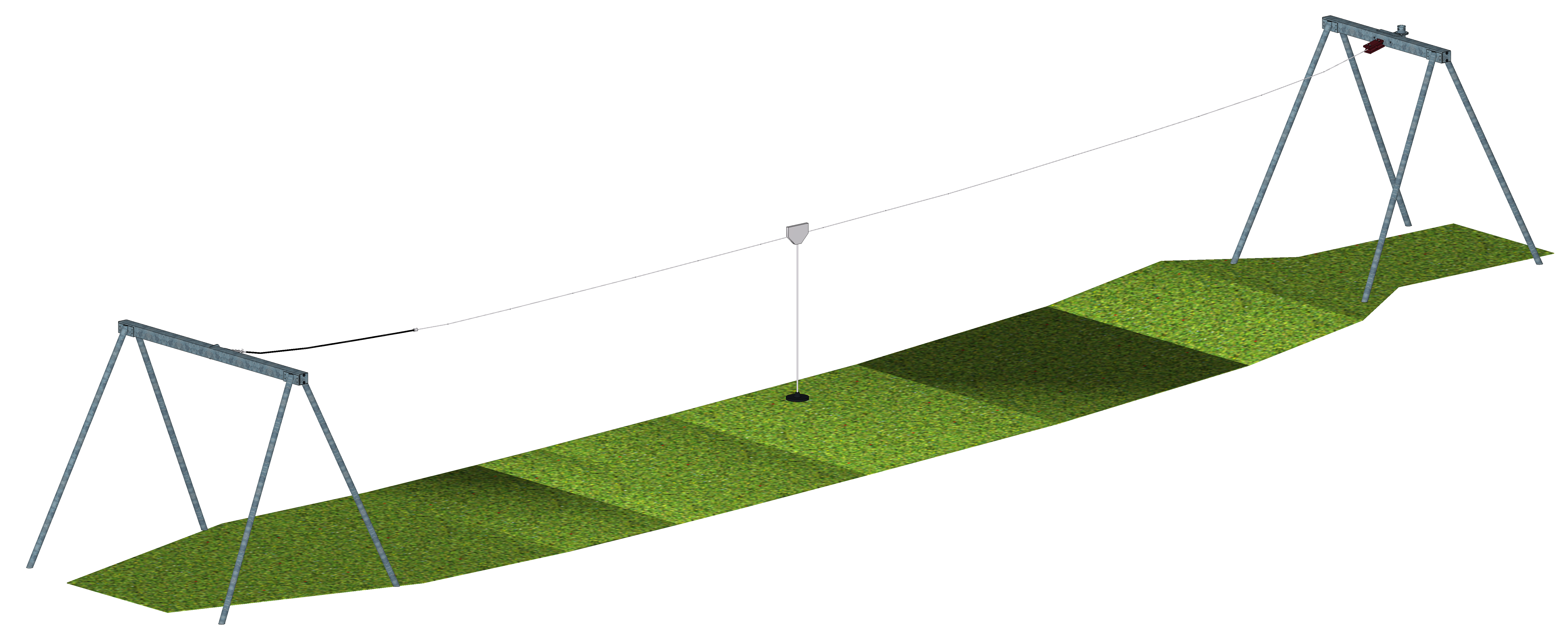

Seilbahnanlage aus Metall einseitig für fallendes Gelände Typ 2

Seilbahn für Spielplätze: Konstruktion aus Stahl, feuerverzinkt.Zum Einsatz in fallendem Gelände. In ebenen Bereichen ist ein Starthügel nötig. Fahrlänge bis 40 m möglich. Anlage mit statischem Nachweis nach DIN EN 1176-4Entwicklung, Design und Konstruktion:Th. Markert und I. Svoboda (S.H. Spessart Holzgeräte GmbH)Statische Berechnung: Büro Dr. Anvikar, WürzburgKonstruktion:Stahlständer aus Rundrohr 82,5 x 3,2 mm, Querträger aus Quadratrohr140 x 140 x 5 mm, Stahlseil als Litzen-Spiralseil, 10 mm Durchmesser.Anschlag am Startbock: Anschlagdämpfer aus EPDMAnschlag am Zielbock: BremsfederSeilbahnbetrieb:Unsere Seilbahn ist ein attraktives und gut funktionierendes Spielgerät mit erfahrungsgemäß hoher Spielfrequenz. Laut DIN EN 1176 ist die Höchstgeschwindigkeit der Seilbahn auf 7m/s begrenzt. Deshalb bitten wir, unsere Angaben in unserer Montage-Anleitung zu beachten. Montagehinweise:Das Gelände ist so zu gestalten, dass der Abstand zwischen Seilbahnsitz und Boden, unter Belastung (69,5 kg nach DIN EN 1176-4) an keiner Stelle weniger als 350 mm beträgt. Um eine geeignete Fahrgeschwindigkeit von höchstens 7 m/s zu erreichen, empfehlen wir nach Tabelle (unten) folgende Werte: Länge der SeilbahnHöhenunterschied der Stahlständer20 m80 cm30 m130 - 150 cm40 m190 - 210 cmLieferumfangStart- und Zielstation aus feuerverzinktem Stahldrehungsarmes, flexibles, viellitziges StahlseilLaufkatze mit EdelstahlgehäusePendelsitz mit schlauchüberzogener Kette aufgehängt, Sitz aus Gummi mit Stahleinlage, prallgedämpfte KanteEinmann-Spannvorrichtung an derStartstation, Seilschloßbefestigung an der ZielstationSicherheitsdrahtseilklemmenSchraubenBremsfeder, Anschlagdämpfer aus EPDMAnleitungen für Montage und Wartung
